一区二区三亚洲欧美,黑人粗大猛烈进出高潮视频

新聞分類

NEWS

聯(lián)系我們

聯(lián) 系人：張經(jīng)理
手     機(jī)：18205483839
電     話：0538-8660008
傳     真：0538—8660009
地     址：泰安高新區(qū)北集坡街道辦事處西百子坡村
郵     箱：tsjialutong@126.com

新聞詳細(xì)

您現(xiàn)在的位置：首頁(yè) > 新聞動(dòng)態(tài) >行業(yè)動(dòng)態(tài)

魚塘防滲膜底部總破損？6 大原因揪出 “幕后黑手”

瀏覽次數(shù)：次信息來源：泰安佳路通工程材料有限公司發(fā)布時(shí)間：2025/8/2

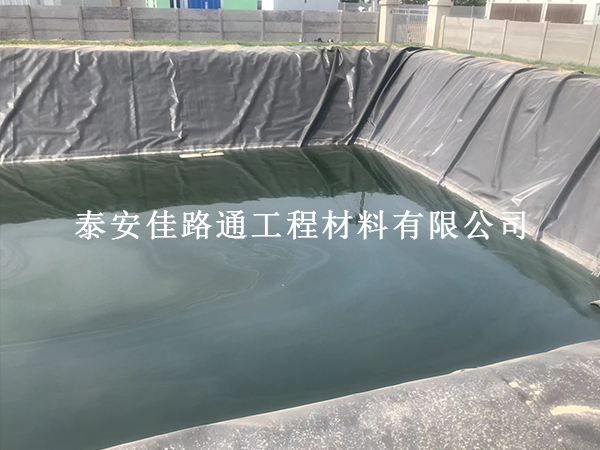

魚塘防滲膜底部?jī)?nèi)襯是阻擋池水滲漏的關(guān)鍵屏障，一旦出現(xiàn)破損，不僅會(huì)導(dǎo)致水位下降、養(yǎng)殖成本增加，還可能污染周邊土壤。想要從根源解決破損問題，必須先理清這 6 大核心原因，針對(duì)性采取預(yù)防措施！
一、地基處理不到位：暗藏 “穿刺隱患”
硬物未徹底清除
地基內(nèi)殘留的石塊（直徑＞3cm）、混凝土塊、樹根等尖銳物，是導(dǎo)致膜材底部破損的主要 “兇手”。鋪設(shè)膜材前若未清理干凈，在養(yǎng)殖過程中，池底承受水體壓力（水深 2 米時(shí)壓力約 20kPa），硬物會(huì)刺穿膜材形成孔洞，破損處可見明顯穿刺痕跡，周邊常伴隨撕裂紋路。
關(guān)鍵數(shù)據(jù)：地基內(nèi)每平方米存在 1 塊直徑 5cm 以上的硬物，膜材破損概率會(huì)增加 40%，尤其是淤泥層較厚的魚塘，硬物隱藏在淤泥下更難發(fā)現(xiàn)。
地基平整度超標(biāo)
地基高低差＞5cm 時(shí)，膜材鋪設(shè)后會(huì)隨地形起伏形成局部褶皺或緊繃，褶皺處積水易加速老化（老化速度比平整區(qū)域快 2 倍），緊繃處則因長(zhǎng)期受力產(chǎn)生**破損。這類破損多呈長(zhǎng)條狀，集中在地基凸起與凹陷的過渡區(qū)域。
壓實(shí)度不足
地基壓實(shí)度＜90%，后期會(huì)因沉降不均產(chǎn)生拉扯力，導(dǎo)致膜材底部出現(xiàn)撕裂。軟土地基未做換填處理（換填級(jí)配砂石厚度＜30cm）時(shí)，沉降差可達(dá) 10cm 以上，膜材在拉伸應(yīng)力作用下，3-6 個(gè)月內(nèi)就可能出現(xiàn)破損。
二、材料選型不合理：抗損能力 “先天不足”
膜材厚度不達(dá)標(biāo)
選用厚度＜0.8mm 的 HDPE 膜（魚塘設(shè)計(jì)標(biāo)準(zhǔn)為 0.8-1.2mm），抗穿刺和抗拉伸性能不足。在底部硬物和水體壓力雙重作用下，膜材易被刺穿或撕裂，尤其是養(yǎng)殖高密度魚類的魚塘（水體壓力更大），破損率比使用 1.0mm 膜材的魚塘高 50%。
原料摻雜再生料
膜材中再生料占比＞30% 時(shí)，會(huì)導(dǎo)致材質(zhì)不均勻、韌性下降，底部?jī)?nèi)襯在摩擦或受力時(shí)易出現(xiàn)局部破損。劣質(zhì)膜材的抗穿刺強(qiáng)度＜3.2kN，僅為純?cè)夏げ牡?60%，用尖銳物輕劃就會(huì)產(chǎn)生明顯劃痕（深度＞0.2mm）。
耐候性指標(biāo)不合格
未添加抗氧劑（含量＜1%）的膜材，長(zhǎng)期接觸池水（含微生物、有機(jī)物）會(huì)加速老化，底部?jī)?nèi)襯變脆易開裂。這類破損多呈網(wǎng)狀，從局部擴(kuò)散至周邊，用手彎折破損處膜材會(huì)出現(xiàn)粉末狀脫落。
三、施工操作不規(guī)范：人為損傷 “雪上加霜”
鋪設(shè)時(shí)拖拽摩擦
膜材鋪設(shè)過程中直接在地面拖拽（摩擦距離＞5 米），與地基硬物摩擦產(chǎn)生劃痕或局部磨損，底部?jī)?nèi)襯厚度會(huì)減少 0.1-0.2mm，后期在壓力作用下劃痕擴(kuò)展為裂縫。統(tǒng)計(jì)顯示，拖拽鋪設(shè)的膜材，底部破損率是人工抬放的 3 倍。
焊接時(shí)過度拉伸
為追求 “平整” 強(qiáng)行拉伸膜材（拉伸量＞3%），底部?jī)?nèi)襯長(zhǎng)期處于張力狀態(tài)，焊縫邊緣易出現(xiàn)微裂。尤其是邊角處，過度拉伸會(huì)導(dǎo)致膜材與地基貼合不緊密，形成 “架空” 區(qū)域，積水后加速破損。
保護(hù)層鋪設(shè)滯后
膜材焊接完成后，未在 24 小時(shí)內(nèi)鋪設(shè)底部保護(hù)層（如 30cm 厚素土），膜材直接暴露，施工人員踩踏、工具掉落（如鐵鍬、石塊）會(huì)造成局部破損。保護(hù)層缺失的區(qū)域，膜材底部破損率會(huì)增加 60%。
四、養(yǎng)殖過程中的機(jī)械損傷：日常操作 “隱形破壞”
清塘工具使用不當(dāng)
用鐵鍬、耙子等金屬工具清理池底淤泥時(shí)，若操作不當(dāng)（如工具碰到膜材），會(huì)直接劃破底部?jī)?nèi)襯，形成長(zhǎng)條形破損（長(zhǎng)度＞10cm）。尤其是淤泥較厚的魚塘，工具插入深度控制不當(dāng)，極易損傷膜材。
投放硬物未處理
向魚塘投放磚塊、水泥管等養(yǎng)殖設(shè)施時(shí)，未在底部鋪墊緩沖材料（如土工布），硬物墜落沖擊會(huì)導(dǎo)致膜材底部出現(xiàn)孔洞（直徑＞5cm）。數(shù)據(jù)顯示，10kg 以上的硬物從 1 米高度墜落，可擊穿 0.8mm 厚的膜材。
增氧設(shè)備安裝問題
增氧機(jī)底座未固定牢固，運(yùn)行時(shí)因震動(dòng)與膜材底部摩擦，會(huì)造成局部磨損（厚度減少 0.3mm 以上）；氣管接頭松動(dòng)，金屬部件與膜材長(zhǎng)期接觸，也會(huì)導(dǎo)致點(diǎn)狀破損。
五、生物與化學(xué)侵蝕：緩慢損傷 “積少成多”
水生生物破壞
小龍蝦、河蟹等甲殼類生物在池底打洞，其螯足會(huì)劃傷膜材底部?jī)?nèi)襯；大量藻類附著膜面形成生物膜，分泌的酶類會(huì)分解膜材表面，導(dǎo)致局部老化破損。這類破損多分布在水生生物密集區(qū)，破損邊緣可見生物活動(dòng)痕跡。
化學(xué)物質(zhì)腐蝕
過量投放生石灰（pH 值＞10）或消毒劑（如高錳酸鉀濃度＞5mg/L），會(huì)破壞膜材的化學(xué)穩(wěn)定性，底部?jī)?nèi)襯出現(xiàn)溶脹、變色，強(qiáng)度下降 30% 以上。長(zhǎng)期使用高濃度化學(xué)藥劑的魚塘，膜材底部 1-2 年內(nèi)就可能出現(xiàn)大面積破損。
底泥淤積壓迫
池底淤泥厚度＞30cm 時(shí)，在水體壓力作用下會(huì)形成局部高壓區(qū)，膜材底部因長(zhǎng)期受壓產(chǎn)生塑性變形，薄弱處易開裂。淤泥中含有的尖銳貝殼、石子，也會(huì)在壓力作用下刺穿膜材。
六、環(huán)境因素影響：自然力量 “持續(xù)施壓”
凍融循環(huán)破壞
北方地區(qū)冬季魚塘結(jié)冰（冰層厚度＞10cm），底部膜材隨水體凍結(jié)膨脹，解凍后收縮，反復(fù)凍融循環(huán)會(huì)導(dǎo)致膜材微觀結(jié)構(gòu)受損，彈性下降。3 個(gè)凍融周期后，膜材底部破損率會(huì)上升 25%，多呈放射狀裂紋。
地下水反滲沖擊
地下水位較高的魚塘，若未設(shè)置排水盲溝，地下水會(huì)向上反滲，導(dǎo)致膜材底部出現(xiàn)鼓包，鼓包處膜材因拉伸產(chǎn)生破損。鼓包直徑＞50cm 時(shí)，破損概率可達(dá) 80%，且修復(fù)后易再次破損。
地震或地質(zhì)沉降
地震烈度＞6 度的區(qū)域，地基發(fā)生輕微位移會(huì)拉扯膜材底部；巖溶地區(qū)因地下溶洞發(fā)育，地基局部塌陷，會(huì)導(dǎo)致膜材撕裂，這類破損面積較大（＞1㎡），邊緣不規(guī)則。
魚塘防滲膜底部?jī)?nèi)襯破損是多因素共同作用的結(jié)果，地基隱患、材料缺陷、養(yǎng)殖操作不當(dāng)是主要誘因。解決問題需從源頭把控：施工前徹底清理地基硬物、選用 1.0mm 以上純?cè)夏げ�、�?guī)范鋪設(shè)與養(yǎng)殖操作，同時(shí)定期檢查底部狀況（每季度排水檢查 1 次）。若發(fā)現(xiàn)破損，需在 24 小時(shí)內(nèi)用同材質(zhì)膜材修補(bǔ)，補(bǔ)丁面積比破損處大 20cm×20cm 以上。養(yǎng)殖中遇到復(fù)雜破損場(chǎng)景，歡迎在評(píng)論區(qū)留言探討解決方案！
